慣性振動輸送機簡介
??GZS型慣性振動輸送機用于各種粒狀、中等塊度以正反非粘性物料（含水量小于5%）。適宜輸送高磨耗、高溫度（300℃以下）物料。如水泥熟料、烘干熱礦渣、砂等。慣性振動輸送機的特點
- 輸送量大、重量輕、電耗低。
- 負載特性好。機槽振幅受電壓波動對輸送量的影響很小；起動快，在滿載情況下均能正常起動；停車快，停車時整機穩(wěn)定。
- 結構簡單，調試容易，磨損件少，維修量少。
- 該振動輸送機安裝方便。不需專用地基和地腳螺栓，便于移動位置。
- 隔震性能好。故適宜水泥熟料及礦渣庫頂輸送。
慣性振動輸送機技術參數(shù)
參數(shù) | 輸送量（t/h） | 額定振幅（mm） | 電機功率（kw） | 電機轉速（rpm） | 設備重量（kg） |
型號 | |||||
GZS400-4.7 | ≤50 | 5 | 1.5 | 1410 | ～1400 |
GZS400-5.7 | ≤50 | 5 | 1.5 | 1410 | ～1550 |
GZS400-6.7 | ≤50 | 5 | 1.5 | 1410 | ～1950 |
GZS400-7.7 | ≤50 | 5 | 1.5 | 1410 | ～2100 |
GZS650-4.7 | ≤100 | 5 | 2.2 | 1430 | ～2650 |
GZS650-5.7 | ≤100 | 5 | 2.2 | 1430 | ～2800 |
GZS650-6.7 | ≤100 | 5 | 3.0 | 1430 | ～3200 |
GZS650-7.7 | ≤100 | 5 | 3.0 | 1430 | ～3500 |

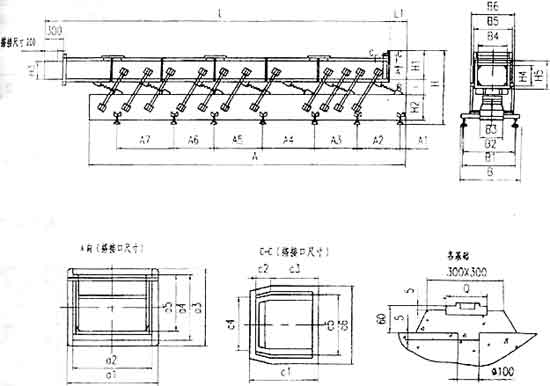

外形尺寸及基礎尺寸（參見下頁圖）：
型 號 | H | H1 | H2 | H3 | H4 | H5 | B | B1 | B2 | B3 | B4 | B5 | B6 |
GZS400-4.7-7.7 | ～1350 | 429 | 490 | 240 | 232 | 360 | 840 | 780 | 640 | 500 | 400 | 538 | 670 |
GZS650-4.7-7.7 | ～1500 | 477 | 540 | 280 | 270 | 380 | 1140 | 1000 | 840 | 660 | 650 | 830 | 1010 |
型 號 | a1 | a2 | a3 | a4 | a5 | C1 | C3 | C3 | C4 | C5 | C6 | C7 |
GZS400-4.7-7.7 | 538 | 448 | 469 | 380 | 320 | 342 | 98 | 200 | 398 | 448 | 530 | 200 |
GZS650-4.7-7.7 | 830 | 718 | 527 | 422 | 362 | 347 | 98 | 200 | 648 | 718 | 830 | 250 |
型 號 | L | L1 | I | A | A1 | A2 | A3 | A4 | A5 | A6 | A7 |
GZS400-4.7 | 4700 | 401 | 310 | 4000 | 180 | 930 | 1300 | 660 | 660 | - | - |
GZS400-5.7 | 5700 | 370 | 310 | 5000 | 400 | 570 | 570 | 1830 | 725 | 725 | - |
GZS400-6.7 | 6700 | 340 | 310 | 6000 | 200 | 645 | 645 | 1385 | 820 | 820 | 820 |
GZS400-7.7 | 7700 | 370 | 310 | 7000 | 180 | 965 | 965 | 1180 | 1045 | 1045 | 1045 |
GZS650-4.7 | 4700 | 337 | 312 | 4000 | 180 | 410 | 410 | 1264 | 635 | 635 | - |
GZS650-5.7 | 5700 | 390 | 312 | 5000 | 180 | 570 | 570 | 1730 | 780 | 780 | - |
GZS650-6.7 | 6700 | 348 | 312 | 6000 | 180 | 625 | 625 | 1410 | 1040 | 880 | 880 |
GZS650-7.7 | 7700 | 365 | 312 | 7000 | 180 | 830 | 830 | 1490 | 1120 | 1120 | 1120 |
